应用
氧气变送器用于以下用途的:
•手套箱吹扫和泄漏检测
•天然气
•半导体晶圆机
•涂层工艺机器
•膜式空气分离器
•惰性焊接气体
•纯碳氢气体
•气体的过程监控
•热处理和光亮退火
OXY.IQ 氧分析仪 应用方案摘要
在石油天然气、化工、半导体、冶金等工业领域，氧浓度的精准监测直接关系到生产安全、产品质量与工艺稳定性。过高或过低的氧含量，可能引发爆炸、设备腐蚀、催化剂失活、产品劣化等一系列问题。PANAMETRICS OXY.IQ 氧分析仪依托品牌成熟的传感技术积淀，采用先进的原燃料电池技术，以高可靠性、低成本运维、危险环境适配为核心优势，可灵活覆盖从微量（ppmv级）到常量（百分比级）的全量程氧浓度监测需求，成为工业场景中氧分析的优选设备，以下从核心技术、行业应用、选型要点、典型案例等方面展开全面解析。
一、设备核心特性与关键参数
OXY.IQ 氧分析仪是一款结构紧凑、运维便捷的两线制回路供电变送器，核心依托经工业实践验证的原燃料电池传感技术，相较于传统氧分析设备，其在抗干扰性、稳定性和运维成本上具备显著优势，关键参数与特性如下：
| 参数类别 | 具体指标 | 备注 |
| 测量性能 | 1. 测量范围：用户可灵活选择（10个ppm级量程：0~10、20、50、100、200、500、1000、2000、5000、10000ppmv；8个百分比级量程：0~1%、2%、5%、10%、21%、25%、50%、100%）；
2. 传感技术：原燃料电池技术；
3. 精度：±1%FS（校验点处），0~10ppmv量程±2%FS；
4. 分辨率：±0.1%FS；
5. 响应特性：低ppm级恢复至空气级仅需数分钟，响应快速稳定。 | 适配微量至常量氧浓度监测，抗干扰性强，不受多数背景气体、烃类影响，无需电解质更换及电极清洁，稳定性出众，传感器创新设计可消除潜在负信号输出、减少污染源。 |
| 供电与输出 | 1. 供电：两线制回路供电，耐火性（Div 2）及通用安装需9~28VDC回路电源（最大0.7W），本质安全安装需24~28VDC（50mA）；
2. 输出：4~20mA线性输出，支持传感器故障输出错误（23mA）、NAMUR错误指示；
3. 操作界面：配备键盘显示，用户友好且直观，具备诊断功能。 | 结构简洁，布线便捷，可直接接入DCS/PLC系统实现集中监控，故障报警功能可及时预警设备异常，降低运维风险。 |
| 安全与防护 | 1. 防爆认证：本质安全型（待认证）、耐火性Div 2，符合ATEX/IECEx、美国/加拿大相关标准，适配危险分级环境；
2. 防护等级：IP66，Type 4X防水防腐蚀；
3. 工艺浸湿材料：316不锈钢工艺单元、Viton® O形环、镀金传感器电触点和玻璃。 | 本质安全安装需搭配MTL7706齐纳阻挡层和IS电缆，可直接安装于Zone 0/1等爆炸风险核心区域，适配恶劣工业环境。 |
| 安装与运维 | 1. 工艺连接：1/8” NPT-F入口和出口；
2. 采样要求：建议采样流速1.0 SCFH（500 cc/min），操作和校验时排空为大气压力；
3. 运维特性：低维护设计，无需更换电解液、清洁电极，配备传感器寿命指示；
4. 尺寸重量：4.10in×2.75in×2.05in，重量1.35lb（612g）。 | 体积紧凑，安装便捷，运维成本低，可大幅减少停机维护时间，适合在线连续监测场景，适配OEM与系统集成需求。 |
二、核心适用行业与应用场景
OXY.IQ 氧分析仪凭借灵活的量程选择、高可靠性和危险环境适配能力，广泛应用于石油天然气、化工、半导体、冶金、新能源等多个工业领域，核心应用场景及价值如下：
（一）石油天然气行业
石油天然气领域的氧浓度监测核心需求是防范安全风险、保障工艺稳定，OXY.IQ可适配天然气处理、输送及炼化全流程监测需求：
• 天然气处理与输送：监测脱水后天然气、管道惰性保护气中的氧含量，防止氧气与天然气混合达到爆炸极限，同时避免氧气导致管道内壁腐蚀，保障输气安全；适配天然气纯气态烃流的氧含量监控，满足行业安全标准。
• CNG/LNG生产储运：在CNG加气站、LNG液化工厂，监测原料气、产品气中的氧浓度，防止氧含量超标引发爆炸风险，同时避免氧气影响LNG产品纯度，保障储运安全。
• 炼油工艺：监测催化裂化、加氢精制等装置的工艺气、循环气氧含量，防止氧气干扰反应进程、导致催化剂失活，同时防范高氧环境引发的设备腐蚀和安全事故。
（二）化工行业
化工生产中，氧浓度的精准控制直接影响反应效率、产品质量和生产安全，OXY.IQ可适配多种化工工艺场景：
• 氧化/还原反应监测：在化工反应器中，实时监测氧气含量，根据测量结果自动调节氧气通入量，确保反应在最佳氧浓度条件下进行，提高反应转化率和选择性，降低安全风险；适配气态单体过程监控，保障聚合反应稳定性。
• 惰性气体保护监测：在聚合物（PE/PP/PET）生产、涂层处理等工艺中，监测氮气、氩气等惰性保护气中的氧含量，防止氧气进入反应体系导致产品氧化、变色、性能劣化，同时保护催化剂活性。
• 酸性气体场景：OX-2和OX-4传感器可与酸性气体相容，适配含酸性气体的工艺氧浓度监测，拓宽应用范围。
（三）半导体与电子行业
半导体生产对环境纯度要求极高，微量氧气的存在会导致芯片氧化、良率下降，OXY.IQ的ppm级高精度测量能力可完美适配该场景：
• 半导体晶圆制造：监测晶圆机、封装设备内的惰性保护气（氮气、氩气）氧含量，将氧浓度控制在ppm级以下，防止晶圆表面氧化，保障芯片质量。
• 电子级气体监测：监测电子级氮气、氩气、硅烷等气体中的微量氧含量，满足电子级气体的纯度要求，为半导体工艺提供可靠的气体质控保障。
（四）其他重点应用场景
• 冶金与热处理：在金属热处理、光亮退火工艺中，监测惰性保护气中的氧含量，防止金属材料氧化、脱碳，保证热处理后金属的硬度、韧性等性能指标；适配惰性焊接气体的氧浓度监测，保障焊接质量。
• 膜式空气分离器：监测空气分离器的产品气（氧气、氮气）纯度，优化分离工艺，提高产品气回收率和纯度。
• 手套箱净化监测：监测手套箱内的氧含量，实现手套箱净化过程的实时监控和泄漏检测，保障手套箱内的惰性环境，适配实验室、化工小样试验等场景。
三、选型关键要点与安装运维建议
（一）选型关键要点
结合OXY.IQ的设备特性和工业场景需求，选型需重点关注以下4点，确保设备与现场工况精准匹配：
1. 量程精准匹配：根据现场氧浓度范围，选择对应的ppm级或百分比级量程，避免量程过大导致测量精度不足，或量程过小无法满足监测需求；例如，半导体场景优先选择0~10/20ppmv量程，常规工业防护选择0~21%量程。
2. 安全等级适配：根据现场危险区域等级，选择对应的防爆配置——Zone 0/1危险区选择本质安全型（搭配齐纳阻挡层和IS电缆），Zone 2危险区可选择耐火性Div 2配置，确保设备符合现场安全规范。

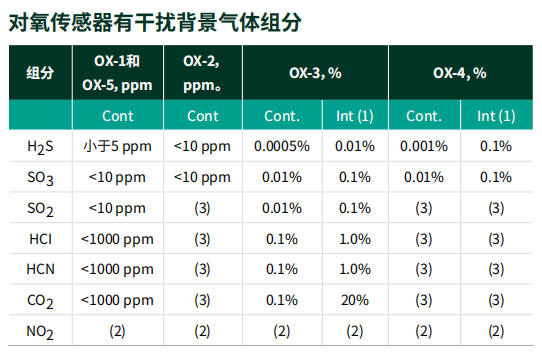

3. 介质与传感器适配：根据现场测量介质特性选择传感器，含酸性气体的场景选择OX-2或OX-4传感器，常规气体场景可选择OX-1、OX-3、OX-5传感器；避免腐蚀性气体损坏传感器，影响测量精度和寿命。
4. 输出与安装适配：现场布线简单、仅需基础监测的场景，依托4~20mA模拟输出即可；需远程监控、故障预警的场景，可搭配对应的信号传输模块，接入DCS/PLC系统；同时根据现场安装空间，确认设备尺寸是否适配，选择合适长度的电缆。
（二）安装与运维建议
1. 安装要求：选择远离振动源、电磁干扰（如变频器、高压线路）的位置；工艺连接采用1/8” NPT-F接口，确保密封可靠；采样管路需保持通畅，严格控制采样流速在1.0 SCFH（500 cc/min）左右，避免流速波动影响测量精度；本质安全安装需按要求搭配MTL7706齐纳阻挡层和IS电缆，确保接线规范。
2. 预处理配置：含尘、油污、高湿的介质，需搭配预处理系统（过滤≤80μm、除湿、恒温），防止杂质堵塞传感器透气膜、腐蚀电极，延长传感器寿命；校准和操作时需保证样品排空为大气压力，避免压力波动影响测量结果。
3. 校准与维护：建议每3~6个月进行一次校准，校准需使用高精度标准气体（标气误差控制在±0.1%以内），遵循“先零点、后量程”的步骤，确保测量精度；利用设备的传感器寿命指示功能，及时更换老化传感器（常规传感器寿命约3年）；日常无需更换电解液、清洁电极，仅需定期检查采样管路和接口密封情况，降低运维成本。
四、典型应用案例与效果
OXY.IQ 氧分析仪已在全球多个工业场景中投入使用，其高可靠性、低运维成本的优势得到广泛验证，以下为3个核心行业的典型案例：
案例1：化工反应器氧浓度监测项目
• 需求：某大型化工企业的氧化反应装置，需实时监测反应器内的氧气浓度，控制氧浓度在0~5%量程范围内，避免氧含量过高引发爆炸、过低影响反应效率，同时需适配现场Zone 1危险区环境。
• 方案：选用PANAMETRICS OXY.IQ 氧分析仪（本质安全型，搭配MTL7706齐纳阻挡层，0~5%量程），搭配预处理系统（过滤、除湿），4~20mA信号接入现场DCS系统，设置故障报警阈值，实现实时监测与异常预警。
• 效果：氧浓度测量精度稳定在±1%FS以内，响应快速，无故障运行达2年以上；成功实现反应过程的精准控氧，反应转化率提升8%，同时彻底杜绝了因氧含量超标引发的安全隐患，运维成本较传统分析仪降低60%以上。
案例2：半导体晶圆制造微量氧监测项目
• 需求：某半导体企业晶圆制造车间，需监测晶圆机内惰性保护气（氮气）的微量氧含量，要求氧浓度控制在0~20ppmv以内，确保晶圆表面不被氧化，提升芯片良率，设备需具备高稳定性和低运维需求。
• 方案：选用PANAMETRICS OXY.IQ 氧分析仪（0~20ppmv量程），安装于晶圆机旁，搭配超净预处理组件，实时监测保护气氧浓度，数据通过4~20mA信号传入车间监控系统，实现远程监控。
• 效果：氧浓度测量精度达±2%FS，稳定控制在20ppmv以下，晶圆氧化缺陷率下降15%，芯片良率显著提升；设备无需频繁校准和维护，仅需每年更换一次传感器，大幅降低了运维工作量和成本。
案例3：天然气处理厂氧浓度监测项目
• 需求：某大型天然气处理厂，需监测脱水后天然气中的氧含量，防止氧含量超标导致管道腐蚀和爆炸风险，现场为Zone 2危险区，介质为纯气态烃流，要求设备具备防水防腐蚀能力，适配高压工况。
• 方案：选用OXY.IQ 氧分析仪（耐火性Div 2配置，0~100ppmv量程），搭配减压、过滤预处理系统，安装于天然气输送管道旁，适配现场IP66防水防腐蚀需求，实时监测氧含量并接入厂级SCADA系统。
• 效果：设备长期稳定运行，测量精度可靠，成功预警2次微量氧含量异常，避免了管道腐蚀风险；适配天然气介质的抗干扰需求，不受烃类气体影响，运维成本低，满足天然气处理行业的安全监测标准。
五、核心价值总结
OXY.IQ 氧分析仪作为Panametrics旗下的核心氧分析产品，以原燃料电池技术为核心，凭借“全量程适配、高精度测量、高可靠性、低运维成本、危险环境适配”的核心优势，彻底解决了传统氧分析仪抗干扰差、运维繁琐、安全等级不足等痛点。
从石油天然气的安全防护、化工行业的工艺优化，到半导体行业的质量管控、冶金行业的性能保障，OXY.IQ可灵活适配多行业、多场景的氧浓度监测需求，既能防范氧气超标引发的安全风险，也能通过精准控氧提升产品质量、优化工艺效率、降低运维成本。其结构紧凑、安装便捷、适配OEM与系统集成的特性，进一步拓宽了应用范围，成为工业氧浓度在线监测的标杆设备，为全球工业客户提供可靠、高效、经济的氧分析解决方案。
